Не зависимо от того построено строение из профилированного бруса камерной сушки или из клееного бруса, тем более из материалов естественной влажности все это изготовлено из древесины и это является определяющим фактором неминуемого возникновения зазоров в различных типах продольно-профильных и угловых соединениях деревянных деталей, по причине естественного процесса усушки древесины в течении времени.
ГОСТ 30974-2002 "Угловые соединения бревенчатых и брусчатых малоэтажных зданий".
П.4. «Конструкции и размеры» - раздел, в котором рассматриваются профильные и угловые соединения, допуски и отклонения при производстве стеновых деталей, а также разъясняются требования к сборке конструкций.
П.4.3. Пункт рассматривающий вопросы связанные с внесением зазоров в различные виды сечений деревянных деталей при их производстве и строительстве конструкций из них.
При назначении размеров сечений брусьев следует учитывать припуски на величину усушки, определяемые в соответствии с ГОСТ 6782.1, ГОСТ 6782.2, и усадки, вызванной уплотнением материалов для заделки швов.
П.4.5. Пункт рассматривает предельные отклонения размеров сечений фрезерованных клееных брусьев по высоте, ширине и другим размерам.
П. 4.9. Пункт рассматривает способы уплотнений деталей между собой при строительстве сооружений из профилированных деталей.
В местах сопряжения элементов следует предусматривать зазоры для установки изоляционных прокладок, компенсирующих изменения линейных размеров элементов стен от их усадки и усушки. В качестве изоляционных прокладок следует применять ленточные эластомерные и полимерные материалы или пенные утеплители.
Устранение последствий усушки древесины очень дорогая услуга на рынке деревянного домостроения, порой стоимость производства работ и материалов превышают стоимость самого здания. Тепловизионное обследование прошедших ремонт зданий показывает, что успехов можно достичь только в устранении декоративных повреждений, а вот восстановить герметичность угловых соединений качественно не удается.
С 2005 года Самарский инженер — столяр строитель Бояринцев Сергей Евгеньевич вел поиск решения устранения выявленного недостатка. Были испробованы все общеизвестные способы утепления углов, от выбора угловых соединений до применения герметиков, пропиливания вертикальных пазов с последующим их заполнением уплотнителями и пенными герметиками. Проведение тепловизионных обследований опробованных методов показывали их несостоятельность раз за разом, пока не был найден способ показавший 100% результат.
В 2017 году автором был получен ПАТЕНТ № 2652227 «Способ образования вертикального канала в угловом соединении стены и устройство для его осуществления» или инструментальная оснастка «Теплый угол».

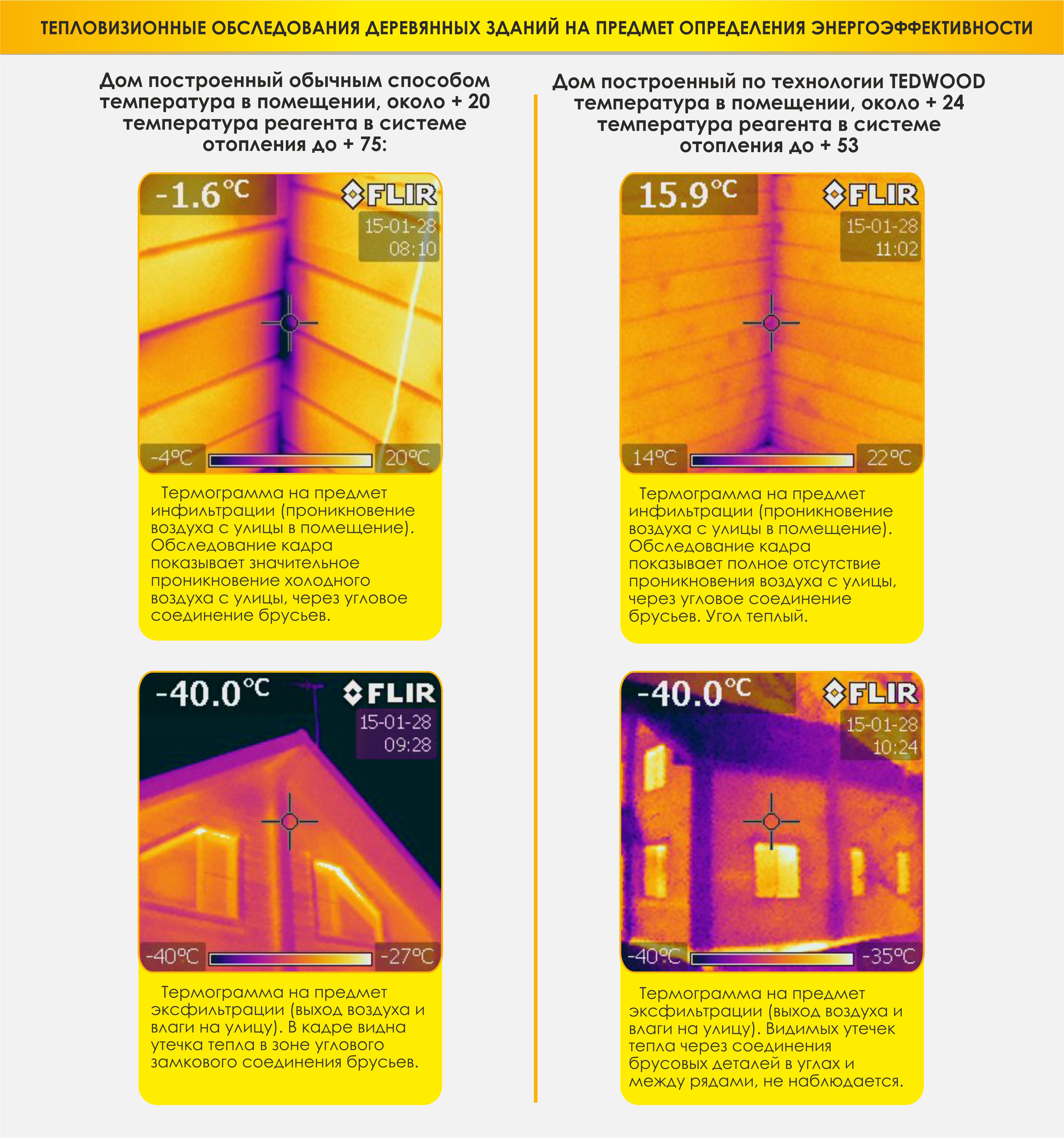

Термограммы обследуемых деревянных зданий четко указывают на проблемные места, являясь единственным аргументом в пользу того или иного способа решения поставленной задачи.
Компания TEDWOOD при разработке способов устранения недостатков деревянных конструкций применяет только один способ оценки — тепловизионное обследование зданий.
Специалисты TEDWOOD имея научно-производственную базу по строительству деревянных домов, испытали на практике различные виды расходных материалов и выбрали то, что подходит для выполнения поставленной задачи в вопросе утепления угловых соединений.
Пенный герметик — этот элемент технологии наиболее важный, так как именно он устраняет причину промерзания углов путем заполнения пустот. Пена должна иметь низкий коэффициент вторичного расширения, низкую плотность и высокую эластичность после отверждения, так как деревянные детали всегда переживают деформации, что может быть причиной повреждения утеплителя в канале.
Не простая пена Soudal Flexi Foam — обладает свойством «памяти» которое позволяет застывшей массе после полного ее сжатия возвращаться к своему первоначальному состоянию на подобии поролона, предотвращая тем самым возможность ее разрыва и образования пустот в заполненных пеной каналах.

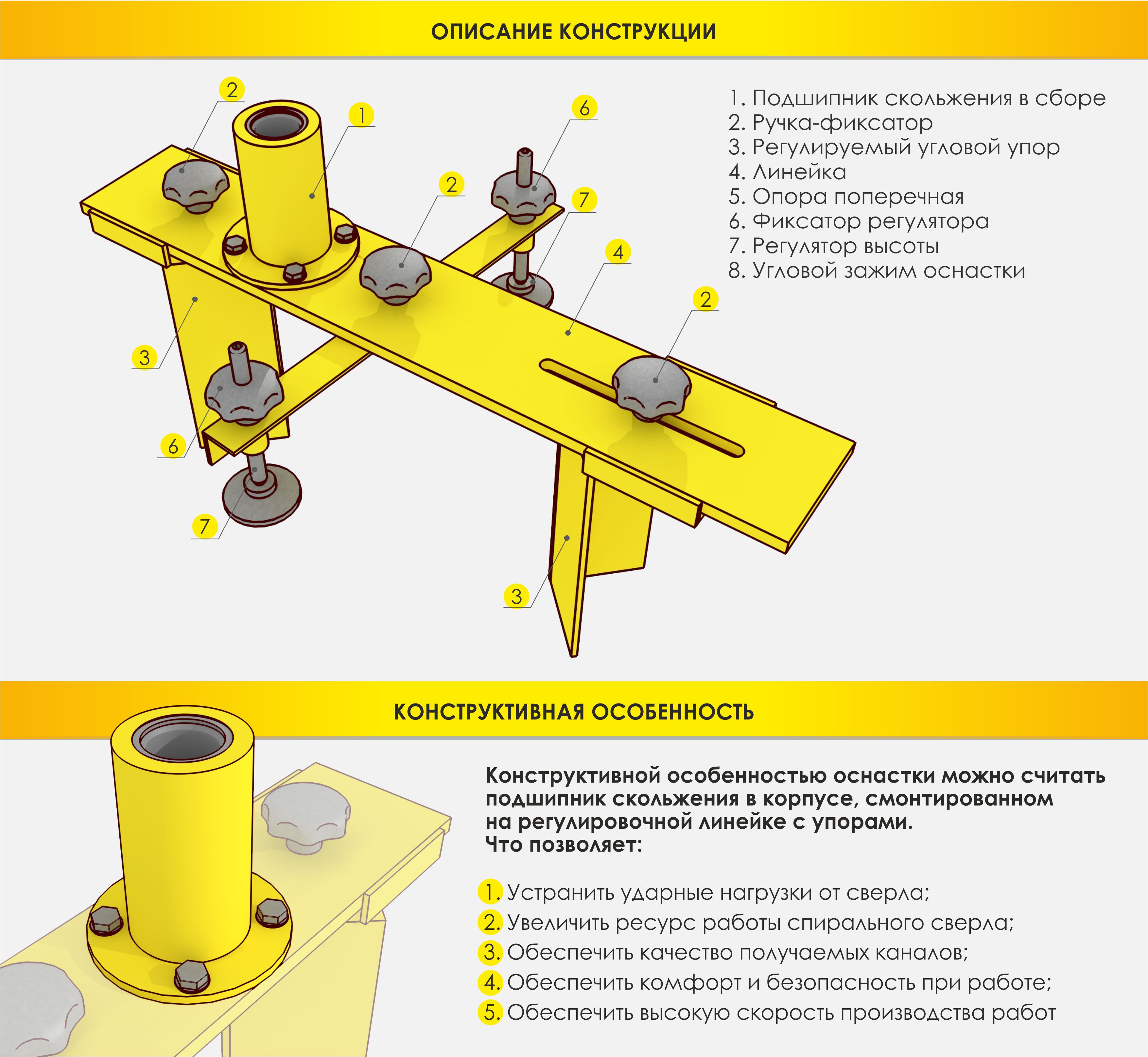

Устанавливается настроенная оснастка на замковое соединение брусовой стены, с помощью винтового зажима, углового зажима производится фиксация.
С помощью горизонтального поворотного упора оснастка позиционируется в замке и далее позволяет без лишних действий перейти от правого угла замка к левому, имея при этом качественную опору на сопрягаемые оси.
Через подшипник скольжения в корпусе необходимый, как центровочный проходной элемент сверла, производится сверление древесины для получения вертикального канала.
За счет длины спирального сверла и надежно фиксированной оснастки, получаем отверстие глубиной до 450 мм, без особых отклонений от оси угла, что позволяет качественно выполнить каналы по всем необходимым углам замковых соединений.
По окончанию получения каналов необходимо очистить их от посторонних предметов - стружка, щепа, обрезки межвенцового утеплителя. Процедура производится с помощью стальной арматуры диаметром 6-8 мм.
Канал должен быть идеально чистым, так как оставшейся мусор будет препятствовать качественному прохождению пены по вертикальному каналу.
Перед началом заполнения вертикальных каналов пеной, герметично затыкаем каналы для отвода стружки. Сверлим первое отверстие в следующем межвенцовом соединении сверлом по дереву диаметром 8 мм для подачи через него пены в полость вертикального канала. Далее необходимо просверлить через каждые 4-5 рядов брусьев такие же отверстия для дозированной подачи пены в канал.
Для получения более подробной информации посмотрите каталог TEDWOOD, где более подробно можно ознакомиться с инструкциями по применению оснасток и крепежа.
Скачать каталог TEDWOOD - catalog.pdf (18.4 MB)
